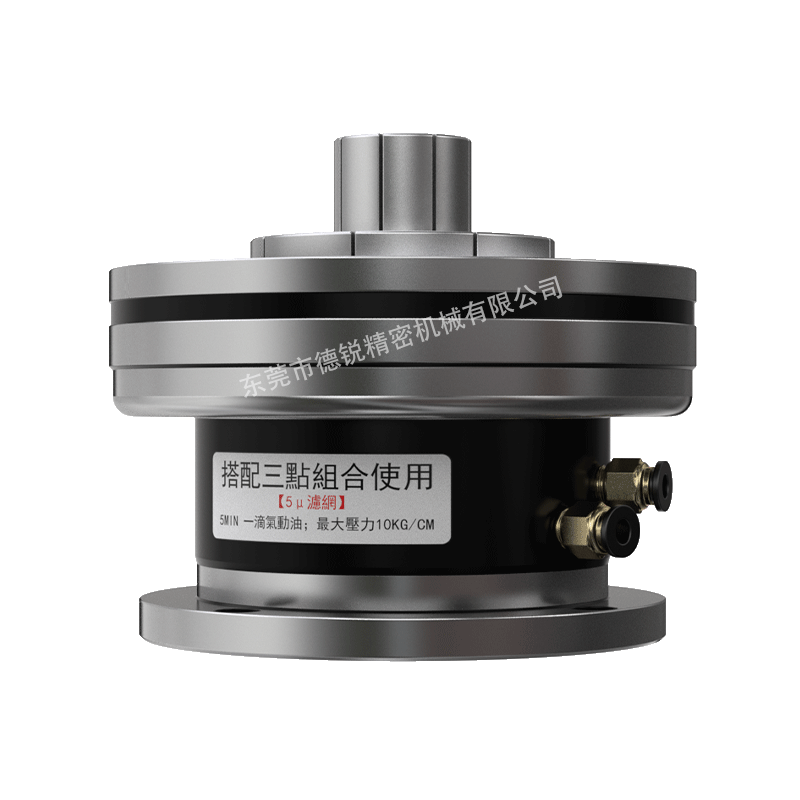

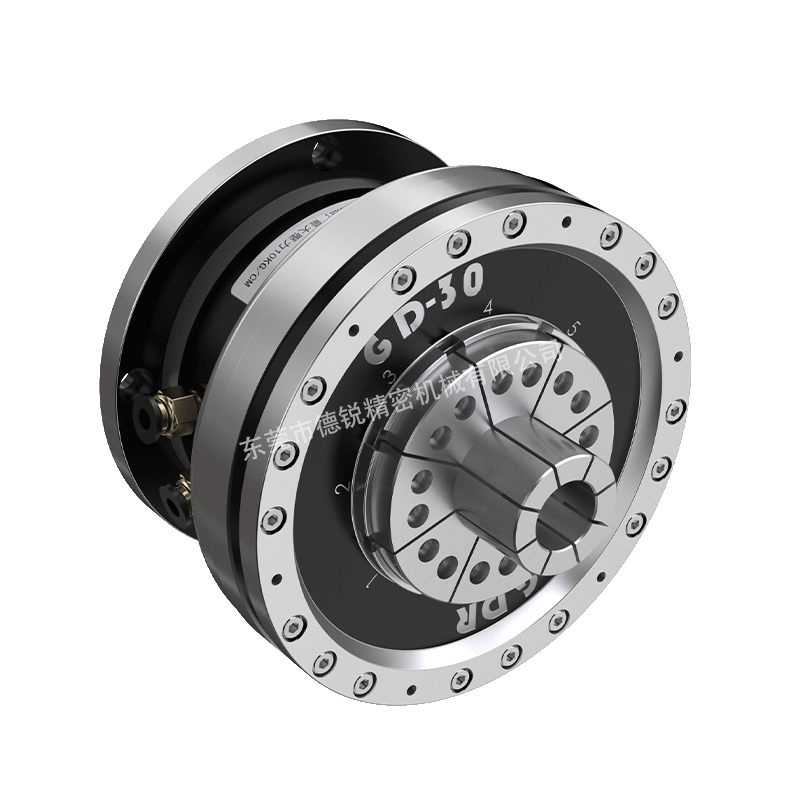

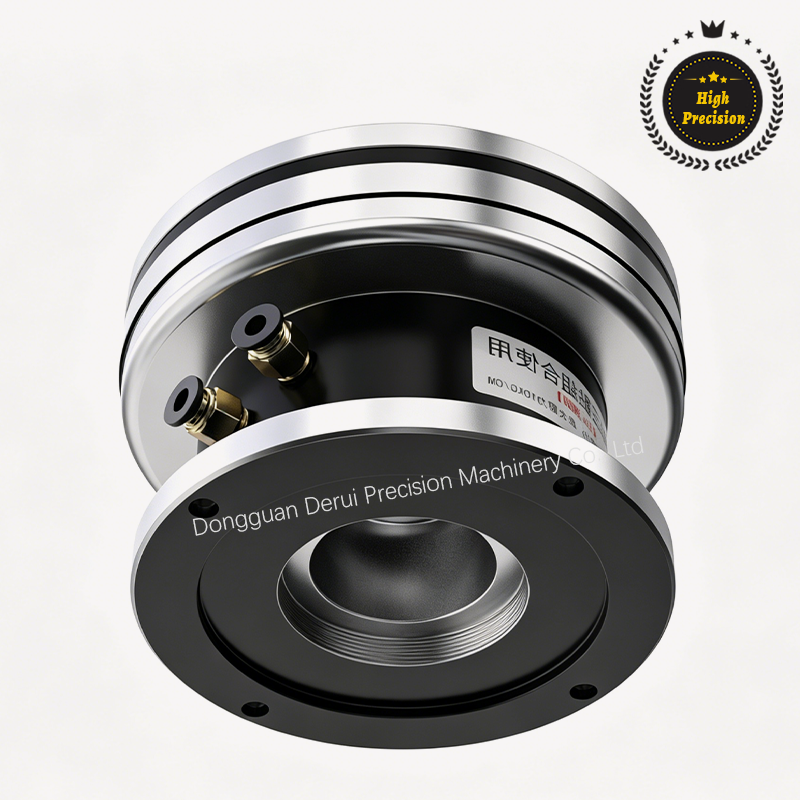

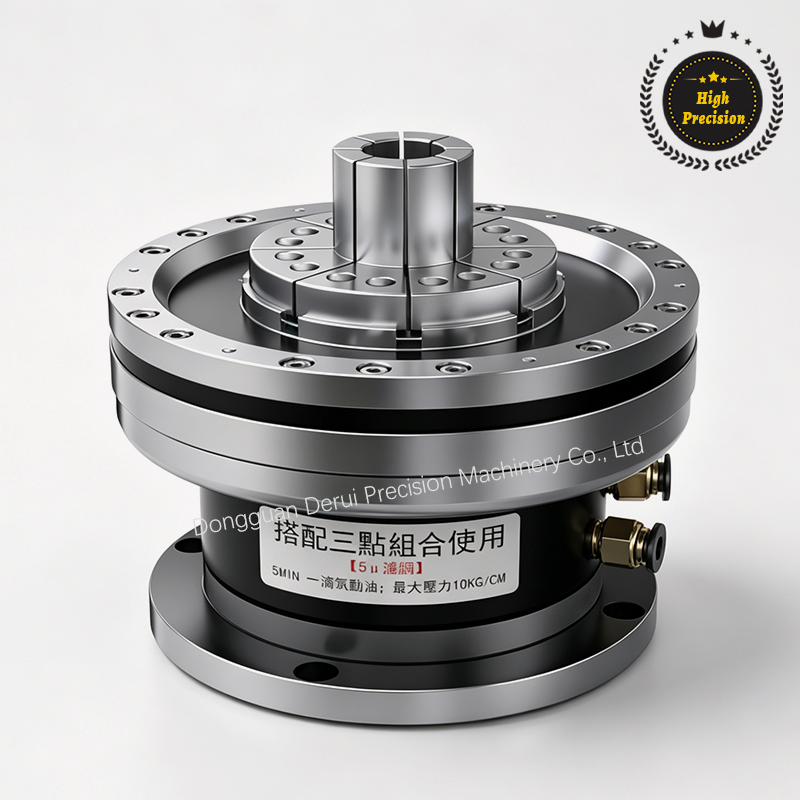

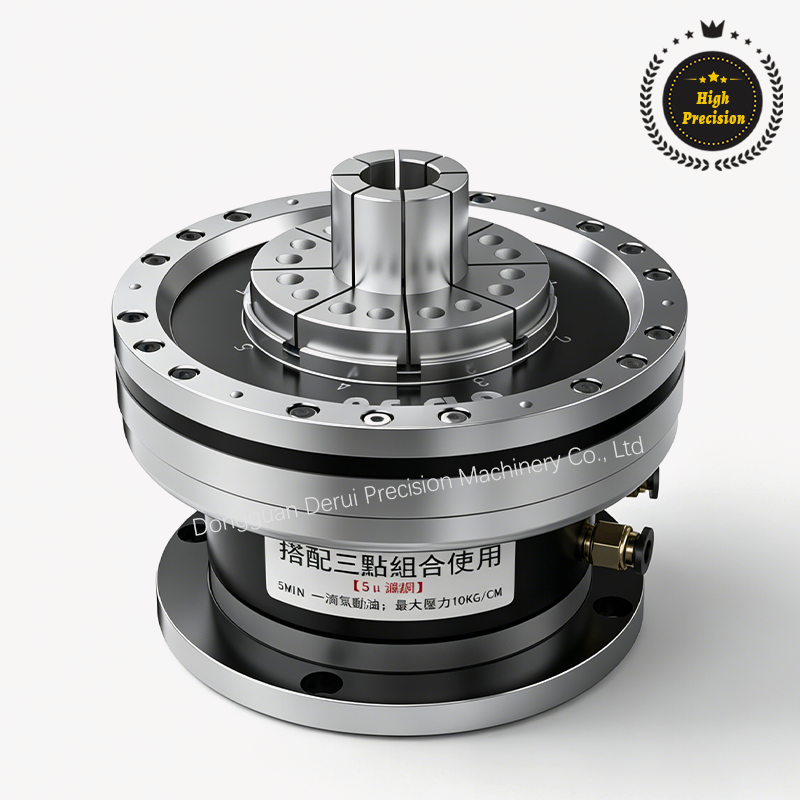

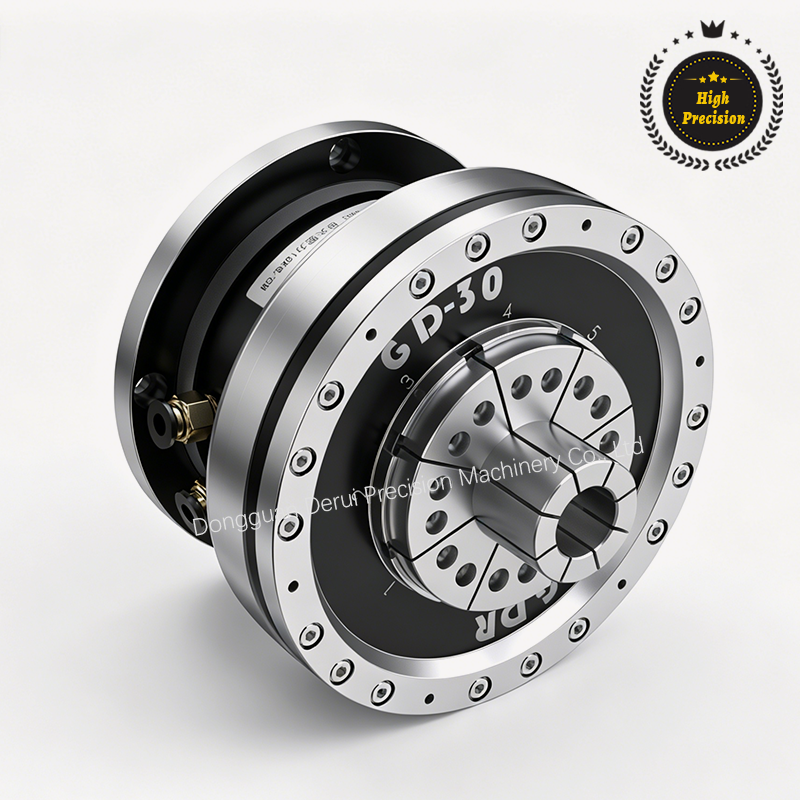

GD系列高精薄膜氣动旋转卡盤
产品特性

· 膜片气动夹头钢制夹头本体,使用寿命长

· 内藏回转缸,免额外安装回转缸

· 夹持重复精度0.005mm

· 高转速,最高转速3500/分钟

· 内撑外夹均可,爽持工件不变形

· 适合薄壁细碎工件夹持,可微调夹持力度

· 端面有定位孔可定位夹持长度

· 防尘防水,刚性度强

产品优势

· DGDR 自主品牌  东莞源頭工廠

· 支持非标尺寸  特殊夾爪定制

· 台湾省原装核心零件  精度稳定

· 卡盤质保一年,售后技术支持

· 全系列多型号齐全,适配各类机床

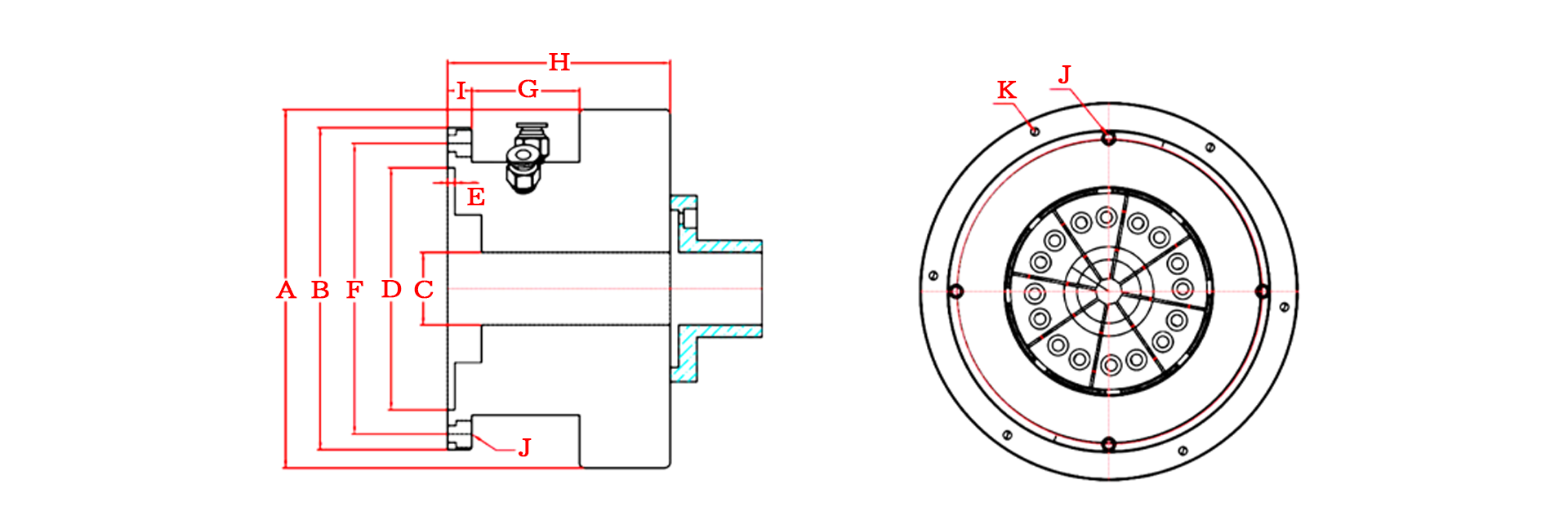

平面图

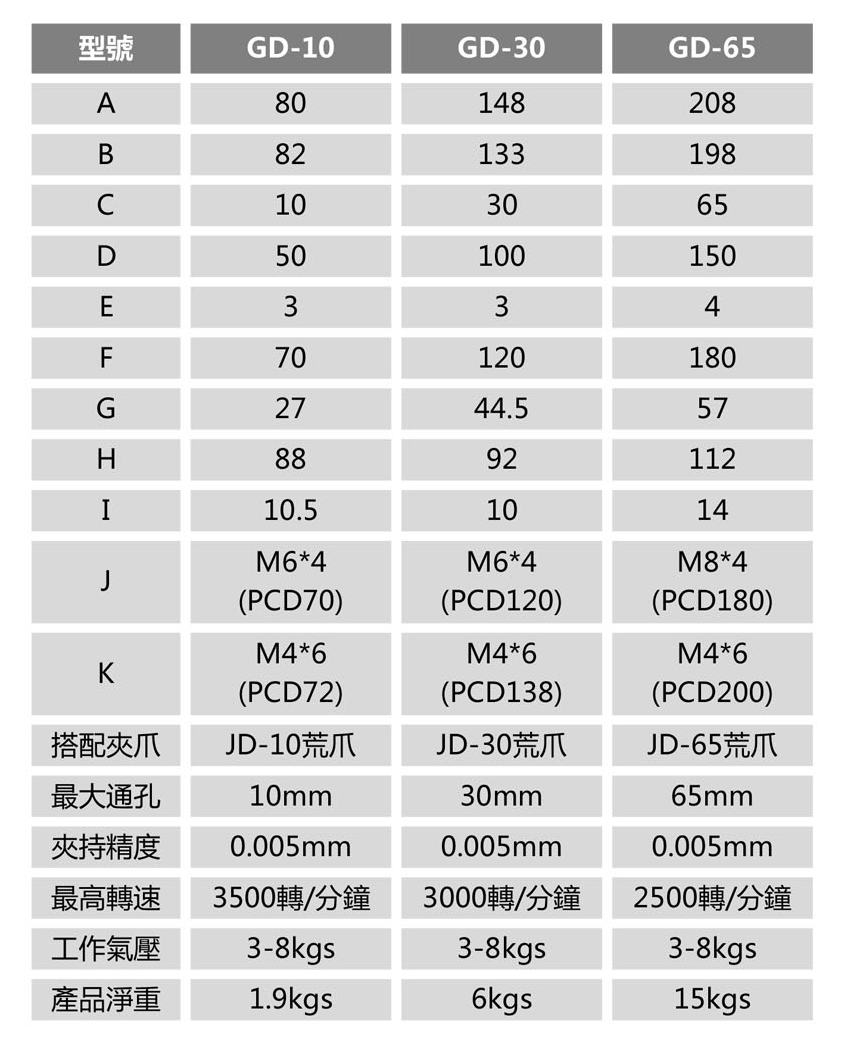

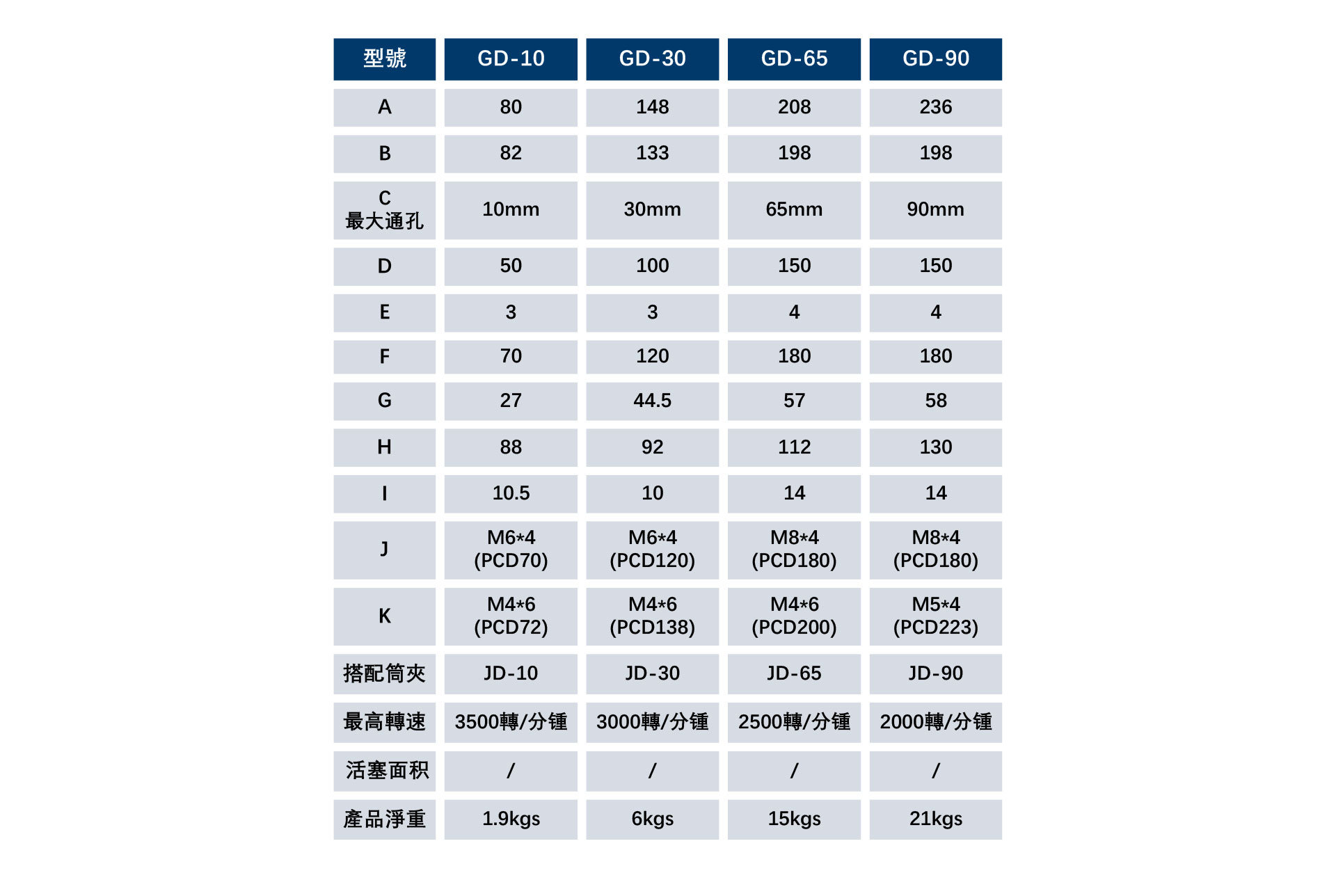

规格尺寸

相关产品
GXD系列
GM系列
JAP100系列
规格书
  • 平面图:GD10+JD10.pdf
  • 平面图:GD30+JD30.pdf
  • 平面图:GD65+JD65.pdf
三维模型
  • 三维模型 -GD30+JD30.step
  • 三维模型 -GD65+JD65.step
  • 三维模型-GD10+JD10.step
